Комплектные трансформаторные подстанции блочного исполнения утепленные и неутепленные представляют собой одно или двухтрансформаторные подстанции наружной установки. КТПБ служат для приема электрической энергии трехфазного переменного тока частоты 50 Гц напряжением 6 или 10 кВ, транзита ее, преобразования в электроэнергию напряжением 0,4 кВ и снабжения ею потребителей в районах с умеренным и холодным климатом.

Подстанции блочного исполнения КТПБ

КТПБ предназначены для электроснабжения и защиты потребителей городов, промышленных объектов и отдельных населенных пунктов.

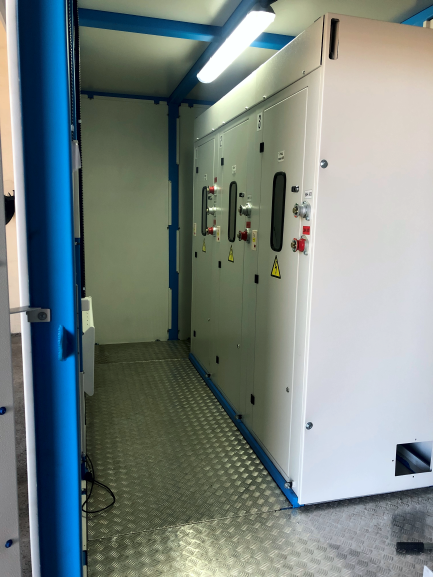

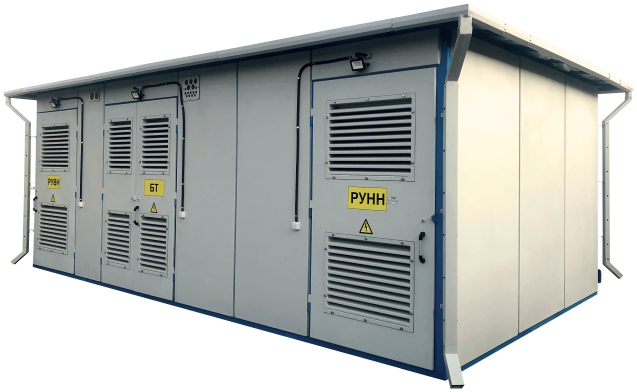

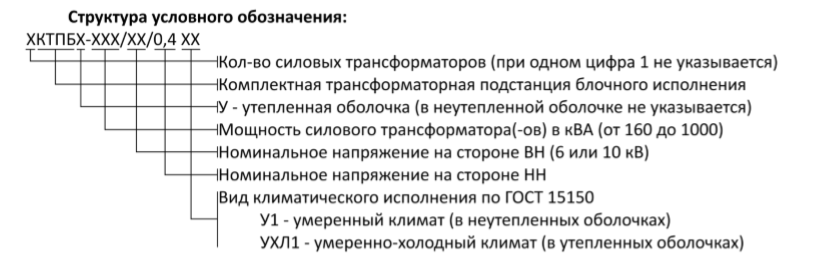

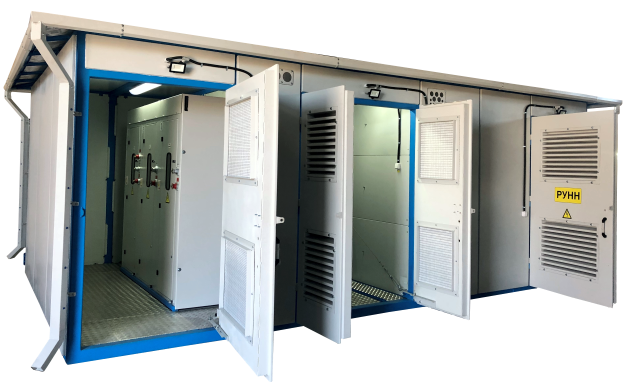

Трансформаторная подстанция блочного исполнения представляет собой жесткую металлическую конструкцию, состоящую из нескольких блоков, в зависимости от количества применяемых силовых трансформаторов. Фасады подстанции представляют собой металлические панели утепленные или неутепленные. В качестве утеплителя применяется минеральная вата толщиной 50 мм. Крыша, пол и двери, в утепленных трансформаторных подстанциях, так же утеплены.

Использование полимерного порошкового покрытия в качестве антикоррозийной защиты позволяет достичь стойкости к атмосферным воздействиям в течение долгих лет эксплуатации. Для достижения глубочайшей адгезии покрытия с металлом, перед нанесением все поверхности проходят специальную химическую подготовку. Это гарантирует долгий срок службы оборудования и достойный эстетический вид многие годы.

Конструкция КТПБ предусматривает ее установку на фундаменте или на бетонных блоках. Для удобства эксплуатации фундамент должен представлять собой кабельный подвал, доступ в который обеспечивается изнутри подстанции через специальные люки, предусмотренные в конструкции пола.

Для создания нормальных условий эксплуатации КТПБ схемой предусмотрено внутреннее освещение и обогрев аппаратуры. Включение нагревателей может осуществляться в ручном или автоматическом режиме. При этом обеспечивается защита от перегрузок и коротких замыканий в цепях собственных нужд. Кроме этого КТПБ может быть оснащена устройством автоматики для управления уличным освещением и приборами контроля и учета расходуемой электроэнергии. Так же в подстанции имеются все необходимые механические и электрические блокировки, обеспечивающие безопасную эксплуатацию оборудования.

КТПБ предусматривает следующие виды защит:

  • от междуфазных коротких замыканий;
  • от перегрузки силовых трансформаторов;
  • от перегрузки и коротких замыканий линий 0,4 кВ;
  • от коротких замыканий цепей обогрева, цепей освещения КТПБ;
  • газовая защита трансформатора.
  • Подстанции блочного исполнения КТПБ

    Основные технические характеристики:

  • Номинальное напряжение на стороне ВН — 6; 10 кВ
  • Номинальное напряжение на стороне НН — 0,4 кВ
  • Номинальная мощность — от 160 до 1000 кВА
  • Номинальный ток по стороне ВН — 630; 1000А
  • Номинальный ток по стороне НН — в зависимости от мощности силовых трансформаторов
  • Номинальный ток отходящих линий — от 16 до 630А
  • Ток термической стойкости — 6 кА
  • Номинальный ток электродинамической стойкости — 16 кА
  • Подстанции блочного исполнения КТПБ

    Для электроснабжения потребителей I категории по надежности, для которых перерыв в питании недопустим, главные и вспомогательные цепи двутрансформаторной подстанции оснащаются устройством автоматического ввода резерва (АВР). Шины распределительных устройств 10(6) кВ и 0,4 кВ 2КТПБ(У) разделены на две секции. В нормальном режиме работы каждый силовой трансформатор работает на свою систему шин. При исчезновении напряжения на одной из секций, запускается схема АВР и все потребители запитываются от силового трансформатора, оставшегося в работе. Это становится возможным в следствие того, что по низкой стороне осуществляется секционирование с помощью автоматического выключателя с электромагнитным приводом. Управление электрическими приводами вводных и секционного выключателей возможно так же и в ручном режиме — с помощью кнопок.

    Подстанции блочного исполнения КТПБ

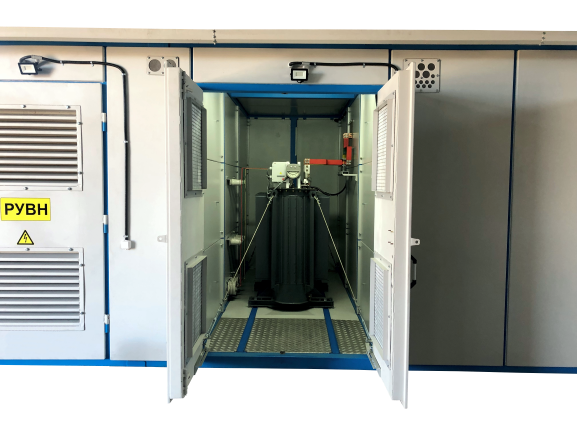

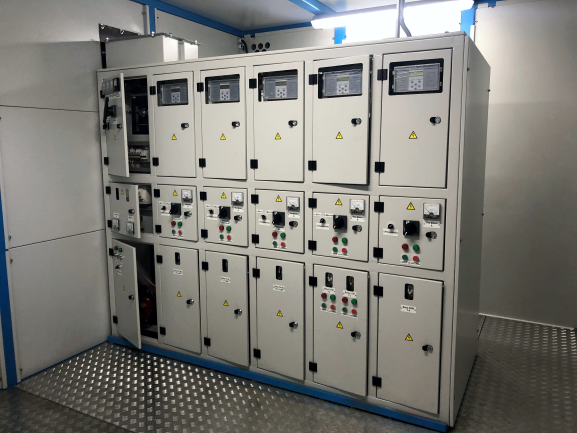

    Комплектные трансформаторные подстанции блочного исполнения однотрансформаторные и двутрансформаторные комплектуются ячейками типа КСО-212 или КСО-112, согласно их схем главных цепей, по стороне высокого напряжения, и устройством распределительным низкого напряжения типа НКУ-01 по стороне 0,4 кВ. Все соединения УВН и РУНН с силовыми трансформаторами, а так же секционные перемычки выполнены шинами из электротехнической меди или алюминия расчетного сечения. Цепи освещения, цепи обогрева выполнены многожильным медным кабелем, уложенным в пластиковый лоток.

    Комплектные трансформаторные подстанции блочного исполнения однотрансформаторные и двутрансформаторные комплектуются ячейками типа КСО-212 или КСО-112, согласно их схем главных цепей, по стороне высокого напряжения, и устройством распределительным низкого напряжения типа НКУ-01 по стороне 0,4 кВ. Все соединения УВН и РУНН с силовыми трансформаторами, а так же секционные перемычки выполнены шинами из электротехнической меди или алюминия расчетного сечения. Цепи освещения, цепи обогрева выполнены многожильным медным кабелем, уложенным в пластиковый лоток.

    При необходимости подстанции могут оснащаться устройством компенсации реактивной мощности, пожарной и охранной сигнализацией, системой принудительной вентиляции и кондиционирования, первичными средствами пожаротушения и средствами защиты.

    Дополнительные фотографии
    Подстанции блочного исполнения КТПБ
    Подстанции блочного исполнения КТПБ
    Подстанции блочного исполнения КТПБ

    Дополнительные материалы

  • Опросный лист (.XLS)
