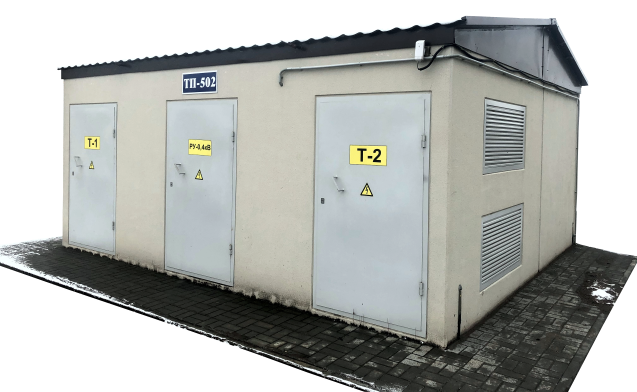

Блочные комплектные трансформаторные подстанции КТПБ, БКТПБ, БКТП, КТП в бетонной оболочке

Блочные комплектные трансформаторные подстанции (КТПБ, БКТПБ, БКТП, КТП), размещаемые в бетонных оболочках (корпусе) 6(10) кВ/0,4 кВ. Произоводство Аллюр г. Пружаны.

Подстанции трансформаторные комплектные блочные в бетонной оболочке представляют собой одно- и двухтрансформаторные подстанции наружной установки с коридором обслуживания и служат для приема электрической энергии переменного тока частотой 50 Гц напряжением 6(10) кВ, её транзита и преобразования её в электрическую энергию напряжением 0,4 кВ для электроснабжения отдельных населенных пунктов, коммунальных потребителей городов, промышленных объектов, а так же для электроснабжения коттеджных поселков и зон индивидуальной застройки.

КТП в бетонной оболочке обычно состоит из нескольких блоков. Под каждым блоком расположен кабельный подвал. Блоки разделены на отсеки РУВН и РУНН с коридором обслуживания и отсеком трансформатора.

Материал оболочки – монолитный железобетон.

Конструкция может быть изменена по согласованию с заказчиком.

КТП в бетонной оболочке предусматривает следующие виды защит:

  • от междуфазных коротких замыканий;
  • от перегрузки силовых трансформаторов;
  • от перегрузки и коротких замыканий линий 0,4 кВ;
  • от коротких замыканий цепей обогрева, цепей освещения;
  • газовая защита трансформатора.
  • Основные технические характеристики:

  • Номинальное напряжение на стороне ВН — 6; 10 кВ
  • Номинальное напряжение на стороне НН — 0,4 , 0,69 кВ
  • Номинальная мощность — от 160 до 1600 кВА
  • Номинальный ток по стороне ВН — 630; 1000А
  • Номинальный ток по стороне НН — в зависимости от мощности силовых трансформаторов
  • Номинальный ток отходящих линий — от 16 до 630А
  • Ток термической стойкости — 6 кА
  • Номинальный ток электродинамической стойкости — 16 кА
  • Корпус устанавливается на кабельный подвал. Крыша устанавливается на корпус. Между составными частями блока должна проводиться герметизация стыков либо с помощью резиновых уплотнений, либо с помощью герметика. Крепление между частями блока не предусмотрено – они удерживаются под действием собственного веса.

    Отсеки РУНН / РУВН обслуживаются изнутри здания подстанции. Двери отсеков РУВН/РУНН, трансформатора снабжены замками, приспособленными для фиксации в закрытом положении. Двери имеют приспособления для фиксации их в открытом положении.

    Доступ к силовому трансформатору осуществляется через вентиляционные двери. Двери отсека трансформатора имеют вентиляционные жалюзи лабиринтного типа, исключающие попадание атмосферных осадков во внутрь подстанции.

    Кроме этого, на вентиляционных дверях с внутренней стороны, может устанавливаться вытяжной вентилятор для принудительного охлаждения отсека трансформатора.

    В отсеке трансформатора, на специальных направляющих, прикрученных к полу, устанавливается силовой трансформатор.
