РУ на базе вакуумных выключателей

Камеры сборные одностороннего обслуживания серии КСО-112 предназначены для приёма и передачи электрической энергии трехфазно-го переменного тока частотой 50 Гц напряжением 6-10 кВ для систем с изолированной или заземленной через дугогасящий реактор нейтралью.

Камеры изготавливаются для широкого применения на электриче-ских подстанциях электроснабжения различных предприятий и отраслей. Из камер собираются распределительные устройства. Принцип работы определяется совокупностью электрических схем главных и вспомогатель-ных цепей камер.

Камеры в составе распределительного устройства, так называемые ячейки, выполняются по схемам главных электрических цепей в соответ-ствии с опросным листом. В части схем вспомогательных цепей камеры выполняются по схемам в соответствии с заказом.

В качестве основного коммутационного аппарата в камерах КСО-112 выступает вакуумный выключатель BB/TEL. В зависимости от схемы элек-троснабжения в ячейках могут устанавливаться автогазовые выключатели нагрузки.

Для обеспечения высокой точности контроля и эффективной защи-ты используются микропроцессорные реле Sepam, Micom, MP и другие согласно заказа. При необходимости все виды защит могут быть организованы посредством электромехани-ческих реле.

Модернизированные проходные трансформаторы тока, подобранные в соответствии с заданными токами нагрузки, позволяют организовать безотказную систему защиты, контроля, измерения и учета.

По функциональному назначению ячейки разделяются на камеры отходящих линий, камеры ввода, камеры с секционными разъединителями или секционными выключателями, камеры трансформаторов напряжения, камеры трансформатора собственных нужд, камеры силового трансформатора. В некоторых случаях могут присутствовать камеры с кабельными сборками с каким-либо коммутационным аппаратом или без него.

При двух и более рядном расположении камер для соединения главных и вторичных цепей применя-ются шинные мосты или шинные перемычки.

РУ на базе вакуумных выключателей

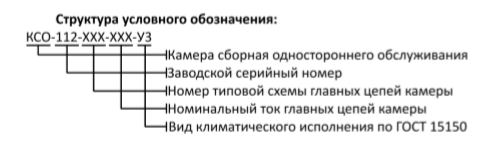

Основные технические характеристики:

  • Номинальное напряжение—6; 10 кВ
  • Номинальный ток главных цепей—630; 1000 А
  • Номинальный ток отключения—20 кА
  • Номинальный ток электродинамической стойкости—51 кА
  • Ток термической стойкости—20 кА
  • Ток плавкой вставки силового предохранителя—2 - 200 А
  • Номинальное напряжения вторичных цепей—220В
  • Степень защиты оболочки—IP31
  • РУ на базе вакуумных выключателей

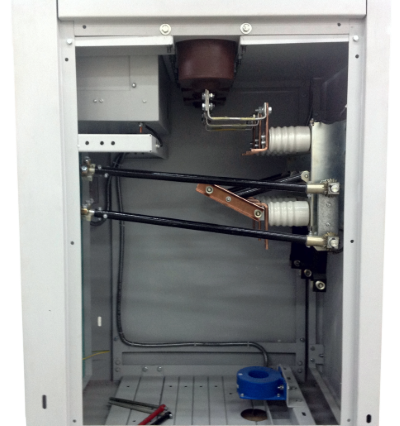

    Конструкция КСО разбита на функциональные отсеки. Отсек сборных шин, отсек силового выключателя, кабельный отсек, отсек релейной аппаратуры, а также отсек междушкафных связей. Кабельный отсек отделен от отсека силового выключателя при помощи металлической перегородки. Связь между этими отсеками осуществляется посредством проходных изоляторов или проходных трансформаторов тока. Релейный отсек полностью изолирован от высоковольтной части камеры. Все вспомогательные цепи в высоковольтной части камеры выполнены в металлорукаве или стальных кожухах. Для удобства монтажа высоковольтных кабелей в кабельном отсеке дно выполнено разборным и быстросъемным.

    РУ на базе вакуумных выключателей

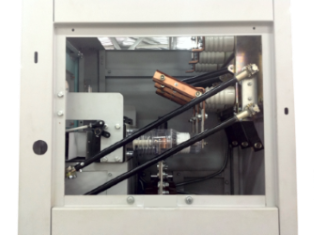

    Для удобства эксплуатации и обслуживания размещение релейного отсека выполнено в средней по высоте части камеры. В этом случае все приборы управления и контроля расположены на удобном для обслуживающего персонала уровне. На двери релейного отсека расположены указатели и лампочки, дающие полную информацию о текущем состоянии схемы. Релейный отсек полностью отделен от высоковольтной части камеры, но в случае необходимости доступа в высоковольтный отсек камеры при снятом напряжении можно открыть релейный отсек, снять защитную панель и получить доступ к трансформаторам тока. Отсек силового выключателя закрыт съемной панелью с окном. Окно имеет достаточные габариты для визуального контроля шинного разъединителя. Кабельный отсек закрыт дверью с окном. Для повышения локализационной способности дверь снабжена специальным запирающим устройством.

    РУ на базе вакуумных выключателей

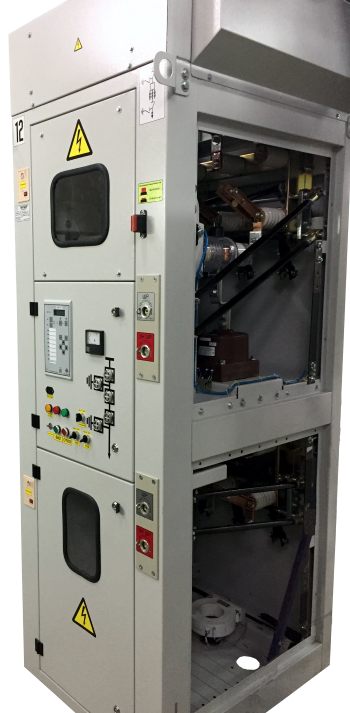

    Конструкция оболочки дает возможность достичь степень защиты IP31. При этом она способна за счет использования профилей сложной конструкции, увеличивающих механическую прочность оболочки, а также выхлопных клапанов в необслуживаемой зоне локализировать дугу короткого замыкания без нанесения вреда обслуживающему персоналу.

    Во избежание ошибочных операций при обслуживании и ремонте в камерах предусмотрены электрические и механические блокировки.

    Камеры устойчивы к воздействию сквозных токов короткого замыкания, т. е. выдерживают (во включенном положении коммутационных аппаратов главных цепей) ток электродинамической и термической стойкости.

    Электрическая прочность изоляции главных и вспомогательных цепей камер КСО классов напряжения 6-10 кВ соответствует требованиям ГОСТ 1516.1-96.

    Камеры КСО в отношении нагрева при длительной работе в нормальном режиме соответствуют требованиям ГОСТ 8024-90.
