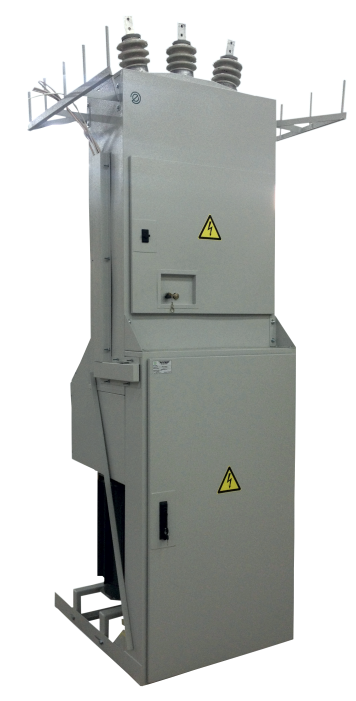

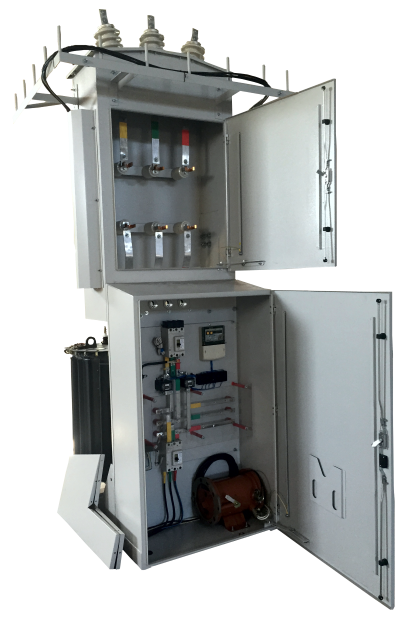

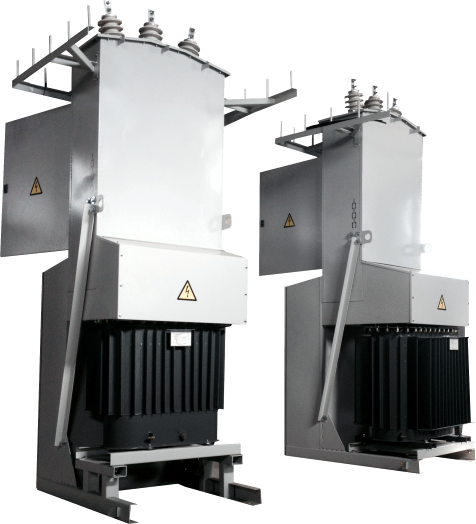

Подстанции с/х назначения КТП

Комплектные трансформаторные подстанции сельскохозяйственного назначения мощностью 25-250 кВА представляют собой однотрансформаторные подстанции наружной установки и служат для приема электрической энергии напряжением 10 кВ или 6 кВ, её преобразования в трехфазное напряжение 0,4 кВ, а также электроснабжения и защиты потребителей небольших населенных пунктов, фермерских хозяйств, садовых и огородных участков, небольших отдельных объектов и других электроприемников в районах с умеренным климатом.

Высоковольтный ввод в КТП — воздушный, вывод — воздушный, кабельный или совмещенный.

При необходимости РУНН может оснащаться цепями уличного освещения, внутреннего обогрева и освещения РУНН с ручным или автоматическим управлением. Общий учет электроэнергии, учет линии уличного освещения или отдельных отходящих фидеров, а так же тип приборов учета применяется согласно технического задания заказчика.

В качестве вводного аппарата низкого напряжения применяется рубильник или выключатель автоматический стационарного исполнения. Для защиты отходящих кабельных или воздушных линий применяются выключатели автоматические стационарного исполнения или блоки рубильник-предохранитель заданных параметров.

Для коммутации высокого напряжения и заземления оборудования подстанции, в процессе эксплуатации, схемой предусматривается высоковольтный разъединитель с заземляющими ножами, устанавливаемый на ближайшей опоре воздушной линии 10(6) кВ.

Для защиты от атмосферных перенапряжений комплектные трансформаторные подстанции комплектуются ограничителями перенапряжений как по высокой стороне — так и по низкой.

Для обеспечения безопасной эксплуатации электрооборудования КТП оснащаются механическими и электрическими блокировками.

Конструкция КТП способствует быстрому монтажу и пуску на месте эксплуатации, а так же быстрому демонтажу при изменении места установки. Комплектуются подстанции современными энергоэффективными силовыми трансформаторами герметичного исполнения.

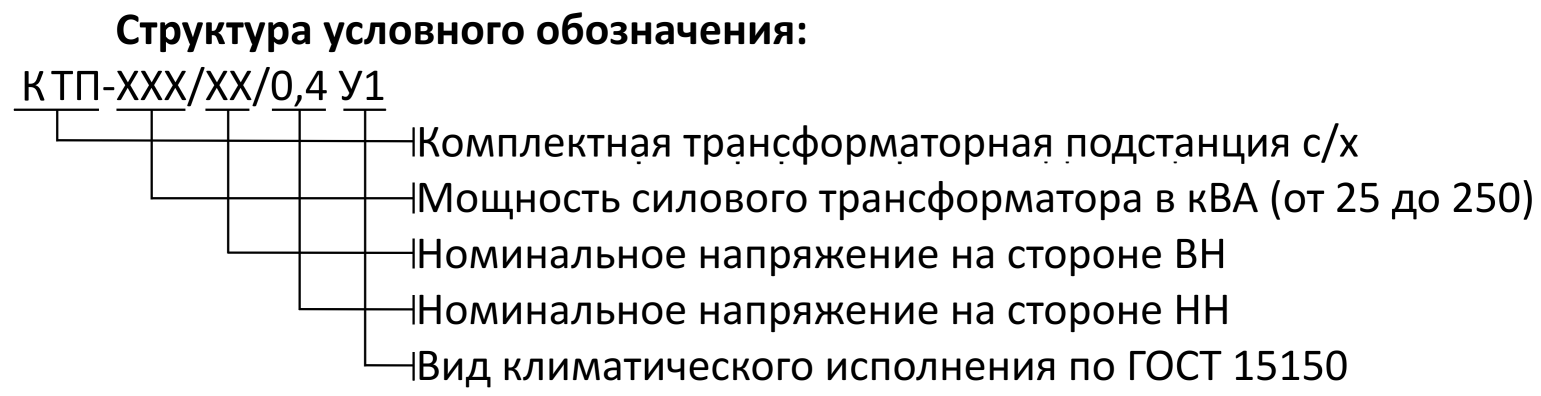

Подстанции с/х назначения КТП

Основные технические характеристики:

  • Номинальное напряжение на стороне ВН — 6; 10 кВ
  • Номинальное напряжение на стороне НН — 0,4; 0,22 кВ
  • Номинальная мощность — от 25 до 250 кВА
  • Номинальный ток отходящих линий — от 16 до 250А
  • Номинальный ток электродинамической стойкости — 10 кА
  • Степень защиты шкафа РУНН — IP54
