Подстанции киоскового типа КТПП и КТПТ

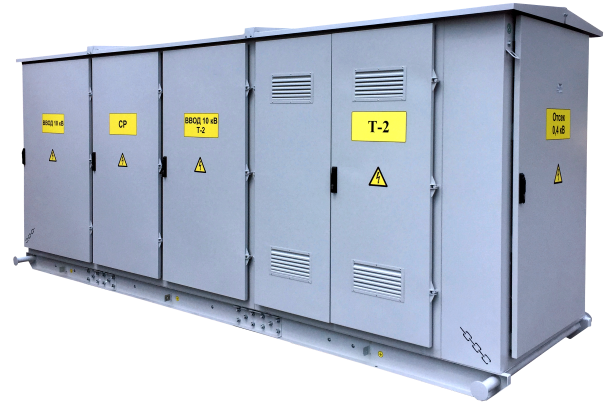

Комплектные трансформаторные подстанции киоскового типа представляют собой одно- или двухтрансформаторные подстанции наружной установки и служат для приема электрической энергии трехфазного переменного тока частоты 50 Гц напряжением 6 или 10 кВ, её транзита (подстанции проходного типа) и преобразования в электроэнергию напряжением 0,4 кВ, а также электроснабжения и защиты потребителей населенных пунктов, промышленных и других объектов в районах с умеренным климатом (от минус 45 до плюс 40).

Основные технические характеристики:

  • Номинальное напряжение на стороне ВН — 6; 10 кВ
  • Номинальное напряжение на стороне НН — 0,4 кВ
  • Номинальная мощность — от 40 до 630 кВА
  • Номинальный ток по стороне ВН — 630А
  • Номинальный ток по стороне НН — в зависимости от мощности силового трансформатора
  • Номинальный ток отходящих линий — от 16 до 630А
  • Номинальный ток электродинамической стойкости—16 кА
  • Ток термической стойкости—6 кА
  • Степень защиты оболочки — IP34
  • Подстанции киоскового типа КТПП и КТПТ
    Подстанции киоскового типа КТПП и КТПТ

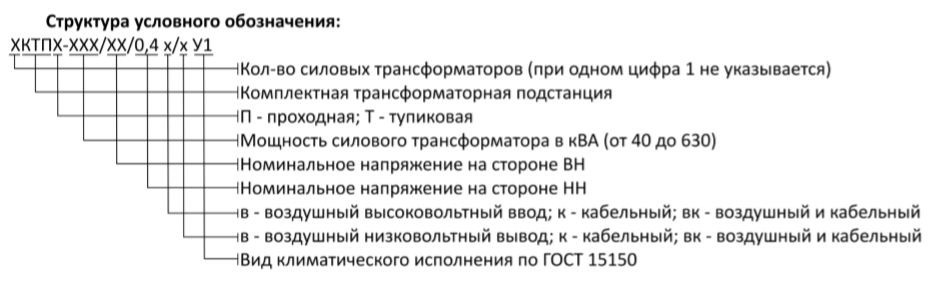

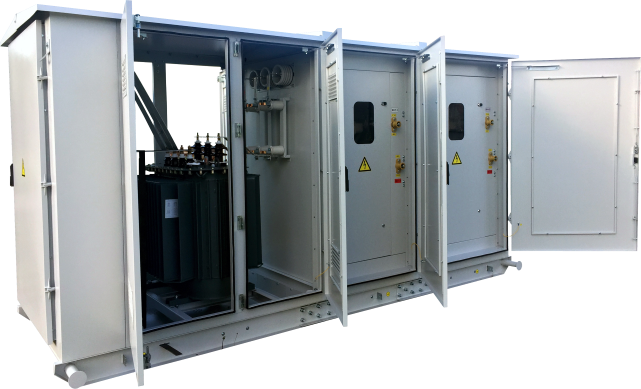

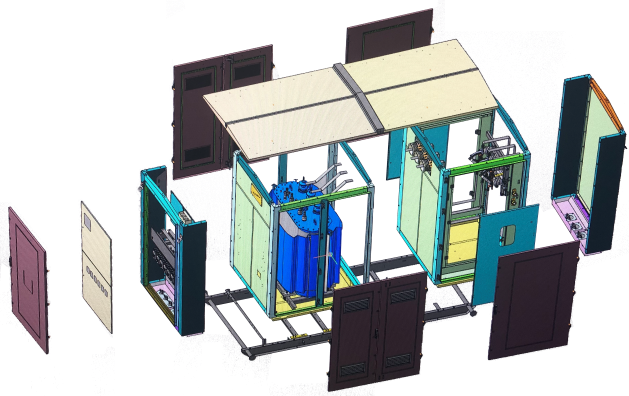

    Комплектная трансформаторная подстанция представляет собой сборно-сварную конструкцию состоящую из отсека трансформатора, отсека устройства высокого напряжения, отсека распределительного устройства низкого напряжения, отсека трансформаторного ввода, отсека высоковольтного воздушного ввода, отсека низковольтного воздушного вывода.

    Двери КТП распашные. В открытом положении фиксируются для предотвращения самопроизвольного закрытия. В закрытом положении двери запираются на замок с ключом.

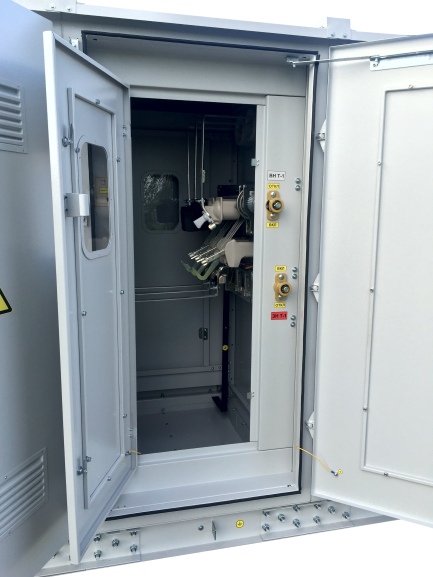

    В отсеке трансформаторного ввода располагается выключатель или разъединитель, который служит для коммутации высокого напряжения, питающего силовой трансформатор. В отсеке УВН располагаются высоковольтные выключатели нагрузки или разъединители, предназначенные для коммутации высоковольтных линий — приходящих и отходящих.

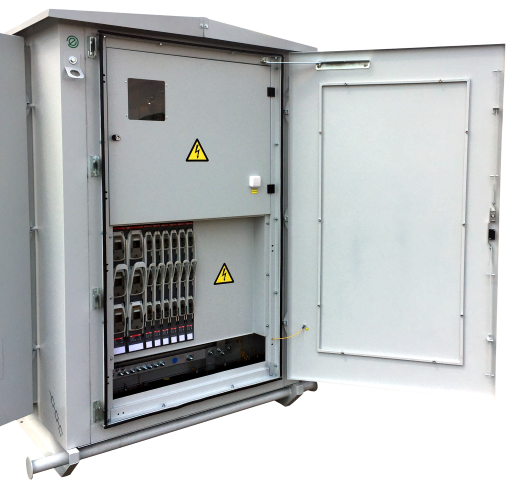

    На отходящих фидерах устанавливаются автоматические выключатели стационарного или втычного исполнения с номинальным током от 16 до 630А. При исполнении подстанции с воздушным выводом в верхней части КТП расположена «гребенка» для подсоединения проводов воздушной линии электропередачи.

    Подстанции киоскового типа КТПП и КТПТ

    Конструктивно КТП выполняются в шкафном исполнении. Основные составные части соединяются болтовыми соединениями. Конструкция КТП предусматривает ее установку на фундаменте, утрамбованной площадке, или бетонных блоках.

    КТП с воздушным вводом подключается к ЛЭП посредством разъединителя, который поставляется комплектно с подстанцией и устанавливается на ближайшей опоре. При необходимости вводным высоковольтным коммутационным аппаратом может служить выключатель нагрузки, устанавливаемый внутри отсека УВН.

    Подстанции обеспечивают учет активной и реактивной электрической энергии посредством установки соответствующих трансформаторов тока и прибора учета электроэнергии косвенного включения. Тип и марка прибора учета указывается в опросном листе в соответствии с проектным решением.

    Для создания нормальной работы КТП схемой предусмотрено внутреннее освещение и обогрев установленной аппаратуры. Управление электронагревателями может осуществляться как в ручном режиме так и в автоматическом, в зависимости от температуры окружающей среды. Схема КТП предусматривает контроль тока и напряжения на стороне 0,4 кВ.

    КТП оснащаются аппаратурой для подключения линий уличного освещения. Управление освещением осуществляется в ручном или автоматическом режиме, посредством астрономического реле или фототиристора. При необходимости на фидере уличного освещения может быть организован учет электроэнергии.

    В КТП предусматриваются следующие виды защит:

  • от атмосферных перенапряжений
  • от междуфазных коротких замыканий
  • от перегрузки и коротких замыканий линий 0,4 кВ
  • от коротких замыканий цепей обогрева, освещения КТП
  • от перегрузки и токов короткого замыкания силового трансформатора
  • в КТП-630 кВА газовая защита трансформатора
  • По желанию КТП могут быть оснащены вакуумными или элегазовыми выключателями в комплекте с блоками микропроцессорной защиты и/или АВР.

    Подстанции киоскового типа КТПП и КТПТ

    КТП оснащены электрическими и механическими блокировками, обеспечивающими безопасную эксплуатацию оборудования.

    Конструкция способствует быстрому монтажу и пуску на месте эксплуатации, а так же быстрому демонтажу при изменении места установки.

    Все двери подстанции уплотнены резиновым профилем, что обеспечивает степень защиты оболочки не ниже IP34.

    По желанию заказчика комплектные трансформаторные подстанции киоскового исполнения могут комплектоваться конденсаторной установкой. КТП с КУ компенсируют реактивную составляющую мощности и при этом уменьшают полную мощность. За счет этого достигается более эффективная работа электрической сети:

  • снижаются требования по пропускной способности линии (уменьшается сечение кабелей)
  • уменьшаются потери электроэнергии в проводах
  • повышаются технические показатели сети за счет надлежащего изменения напряжения в ее узлах
  • увеличивается срок службы используемого оборудования
  • уменьшаются суммы платежей за потребляемую электроэнергию
  • Применение трансформаторных подстанций с установками автоматического регулирования мощности гарантирует высокую точность заданного коэффициента мощности, а так же поддержание оптимального режима компенсации реактивной мощности в зависимости от нагрузки.

    Все комплектные трансформаторные подстанции комплектуются современными энергоэффективными силовыми трансформаторами герметичного исполнения (серия ТМГ).

    Конструкция КТП обеспечивает локализацию воздействия открытой электрической дуги в пределах отсека её образования, что способствует безопасной работе обслуживающего персонала при внештатных ситуациях.

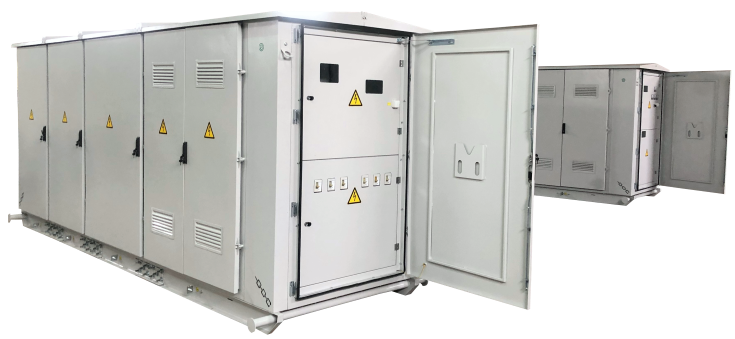

    Дополнительные фотографии
