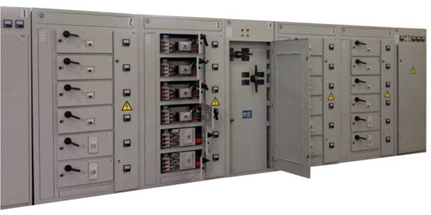

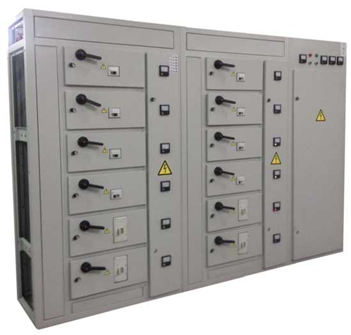

НКУ на базе стационарных выключателей

Устройства комплектные низковольтные НКУ-01 предназначены для приема и распределения электрической энергии трехфазного переменного тока частотой 50 и 60 Гц напряжением 0,4 кВ в сетях с изолированной или заземленной нейтралью, управления электрооборудованием и защиты его от последствий коротких замыканий и перегрузок.

НКУ представляет собой распределительное устройство, состоящее из отдельных шкафов различного назначения, собранных в единую электротехническую систему. Шкафы НКУ по своему назначению подразделяются на шкафы ввода, секционирующие и линейные. Кроме этого в состав распределительного устройства могут входить шкафы с конденсаторными установками, для автоматической компенсации реактивной мощности, и шкафы учета и АВР (при необходимости исполнения в отдельном щите).

Шкафы комплектуются автоматическими выключателями как выдвижного (втычного) исполнения так и стационарного. В случае применения стационарных автоматических выключателей, для обеспечения видимого разрыва в процессе эксплуатации, в схеме перед автоматом устанавливается выключатель нагрузки, позволяющий в экстренных случаях отключить цепь не обесточивая её.

Основные технические характеристики:

НКУ-01 могут применяться в качестве главных распределительных щитов на объектах различной отрасли народного хозяйства, а так же выполнять роль распределительного устройства в составе ТП или КТП на напряжение 6-10/0,4 кВ.

Обслуживание одностороннее. Форма внутренних разделений 3b согласно СТБ МЭК 60439-1-2007. НКУ-01 соответствуют ГПО «Белэнерго» к НКУ устанавливаемым в ТП и РП.

Шкафы НКУ представляют собой жесткую конструкцию из листогнутых профилей с установленными в них коммутационными и защитными аппаратами, а так же приборами учета и измерения. Приборы учета электроэнергии и средства автоматики могут быть установлены в отдельном щите навесного исполнения. При необходимости НКУ-01 могут изготавливаться двурядного исполнения. В таком случае они комплектуются шинными мостами соответствующей длины.

Все автоматические выключатели стационарного исполнения, устанавливаемые в НКУ, имеют переднее присоединение. Втычные или выкатные —заднее. Страна происхождения и производитель коммутационной аппаратуры, средств защиты, учета и измерения выбирается исходя из пожеланий заказчика.

В шкафах установлена коммутационная и защитная аппаратура, трансформаторы тока, приборы измерения. Внутреннее пространство шкафов разделено на функциональные отсеки: аппаратный, сборных шин, релейный и отсек кабельных присоединений. Все коммутационные аппараты отдельного присоединения так же разделены между собой. Благодаря специальной механической блокировке, доступ в аппаратный отсек возможен лишь после снятия напряжения с соответствующего присоединения.

Аппаратура вторичных цепей располагается в шкафах ввода и в секционирующем шкафе. Шинный ввод осуществляется сзади снизу или сверху. В некоторых случаях шинный ввод может быть выполнен сбоку.

НКУ комплектуются выключателями втычного (выкатного) исполнения или стационарного в связке с выключателем нагрузки. Кроме того шкафы могут комплектоваться блоками рубильникпредохранитель реечного типа.

Все присоединения к отходящим линиям осуществляются в специально выделенном кабельном отсеке.
