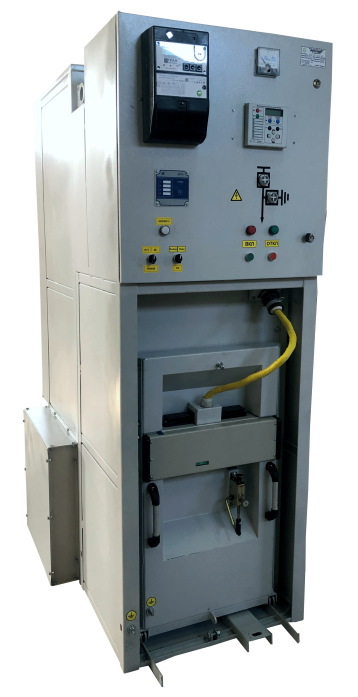

Комплектное распределительное устройство КРУ-312

Комплектное распределительное устройство КРУ-312 напряжением 6(10) кВ комплектуется шкафами с выкатными элементами. Производство Аллюр Пружаны
КРУ с выкатными элементами

Комплектное распределительное устройство КРУ-312 предназначено для распределения электрической энергии трехфазного переменного тока частотой 50 Гц, номинальным напряжением 6(10) кВ в сетях с изолированной или заземленной через дугогасящий реактор нейтралью.

КРУ-312 оснащено кассетными выкатными элементами, силовым вакуумным выключателем, системой сборных шин и воздушной изоляцией. Корпус КРУ выполнен из стали, разделен на отсеки заземленными металлическими перегородками и имеет повышенную механическую прочность.

КРУ-312 применяется как на первичном, так и на вторичном уровнях распределения электроэнергии. Ячейки КРУ используются генерирующими и сетевыми компаниями, а также в электрохозяйстве промышленных предприятий и на объектах инфраструктуры.

Основные технические характеристики:

  • Номинальное напряжение — 6; 10 кВ
  • Номинальный ток главных цепей — 630; 800; 1000; 1250; 1600; 2000; 2500; 3150 А
  • Номинальный ток отключения — 20; 25; 31,5 кА
  • Номинальный ток электродинамической стойкости — 51; 64; 81 кА
  • Ток термической стойкости — 20; 25; 31,5 кА
  • Ток плавкой вставки силового предохранителя — 2 - 200 А
  • Номинальное напряжения вторичных цепей — 220В
  • Степень защиты оболочки — IP31
  • КРУ-312 могут выпускаться как с нижними выкатными элементами , так и с верхними.

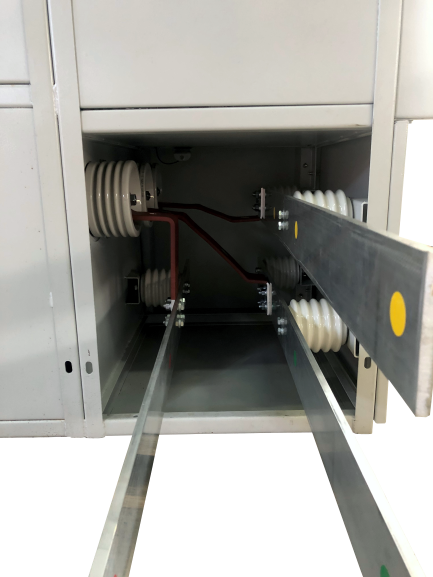

    Функциональные отсеки (выкатного элемента, кабельных присоединений, сборных шин и цепей вторичной коммутации) разделены металлическими перегородками. Для каждого высоковольтного отсека предусмотрены отдельные клапаны сброса избыточного давления при внутренних дуговых коротких замыканиях. Прокладка цепей вторичной коммутации в высоковольтных отсеках выполнена в металлических кабель-каналах. Отсеки сборных шин соседних ячеек разделены металлическими перегородками с проходными изоляторами. Применены высоконадежные коммутационные аппараты: вакуумные силовые выключатели и заземляющие разъединители.

    КРУ с выкатными элементами

    Порядок доступа в высоковольтные отсеки определяется блокировками. Металлические шторки закрывают доступ к неподвижным силовым контактам в контрольном или сервисном положениях выкатного элемента. Дугостойкие двери закрываются многоточечным замком. Наглядная активная мнемосхема однозначно показывает положение коммутационных аппаратов главной цепи. Все активные оперативные переключения главных цепей возможны только при закрытых дверях в высоковольтные отсеки. Система встроенных механических блокировок предупреждает ошибочные действия обслуживающего персонала. Защита персонала от воздействия короткого замыкания обеспечена системой независимых клапанов сброса давления, расположенных на крыше ячейки. Конденсаторные делители напряжения позволяют контролировать наличие (отсутствие) напряжения и выполнять фазировку кабеля на низком напряжении.

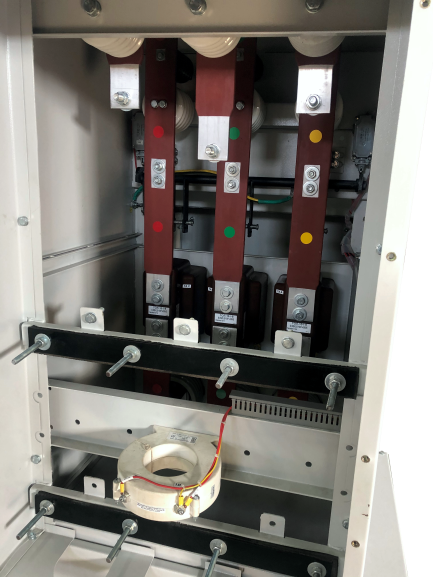

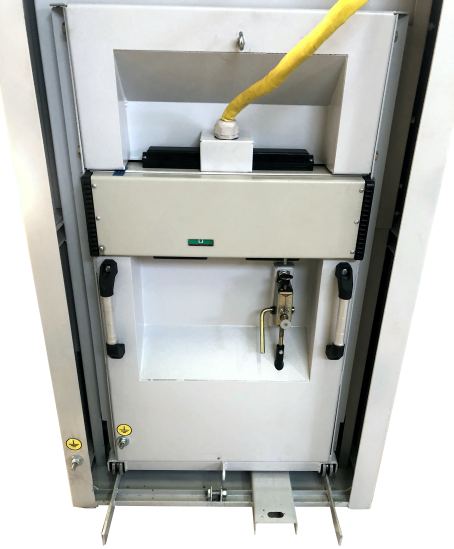

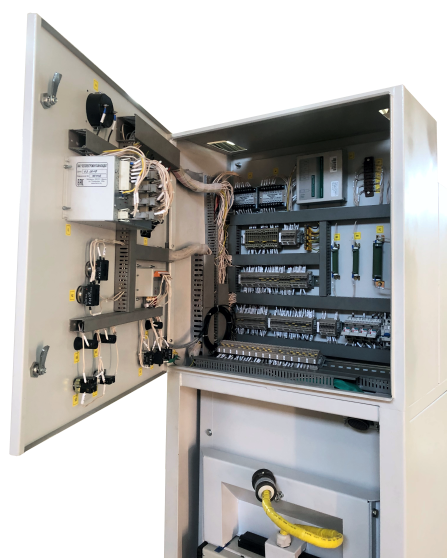

    В отсеке выкатного элемента КРУ-312 реализована возможность выполнять регламентные работы с выключателем и проводить высоковольтные испытания кабелей без снятия напряжения со сборных шин. Отсек кабельных присоединений выполнен за отдельной дверью. Благодаря фронтальному размещению присоединительных шин и высокой точке подключения обеспечиваются наиболее комфортные условия для монтажа и обслуживания кабельных присоединений. Реализована возможность технического обслуживания и оперативных переключений с фронтальной стороны ячейки. Вакуумные силовые выключатели не требуют обслуживания. Трансформаторы тока имеют длинные выводы и не требуют периодического контроля и затяжки винтов вторичных токовых цепей в высоковольтном отсеке. Работа с токовыми цепями производится только в релейном отсеке. Наличие напряжения на кабеле контролируется с помощью стационарных указателей напряжения.

    КРУ-312 нашего производства обеспечивает оптимальное соотношение цены и качества. Комбинирование отдельных модулей позволяет реализовывать широкую линейку модификаций ячеек КРУ-312. Изготовление модулей на независимых друг от друга технологических линиях снижает время и стоимость производства КРУ-312. Модульная конструкция обеспечивает быструю замену комплектующих, что сокращает время на профилактическое обслуживание и ремонт в аварийных ситуациях. Возможность селективного отключения в случае возникновения внутренней дуги обеспечивает минимальные потери в аварийных ситуациях. Малые габаритные размеры по фронту способствуют эффективному использованию внутреннего пространства помещений вновь вводимых распределительных устройств (РУ), позволяют модернизировать существующие РУ без увеличения занимаемых площадей.
