Камеры сборные одностороннего обслуживания серии КСО-212 предназначены для приёма и передачи электрической энергии трехфазного переменного тока частотой 50 Гц напряжением 6-10 кВ для систем с изолированной или заземленной через дугогасящий реактор нейтралью.

Камеры изготавливаются для широкого применения на электрических подстанциях электроснабжения различных предприятий и отраслей. Из камер собираются распределительные устройства. Принцип работы определяется совокупностью электрических схем главных цепей камер.

Камеры в составе распределительного устройства, так называемые ячейки, выполняются по схемам главных электрических цепей в соответствии с опросным листом. В части схем вспомогательных цепей камеры выполняются по схемам в соответствии с заказом.

В качестве коммутационного аппарата в камерах КСО-212 применяется автогазовый выключатель нагрузки или разъединитель. При необходимости аппараты могут быть снабжены моторными приводами.

Механические привода выключателей снабжены конической шестеренчатой парой, что обеспечивает удобство оперирования, надежность и долговечность работы, а так же эстетический вид фасада распределительного устройства.

Для обеспечения контроля параметров сети, питания потребителей собственных нужд и учета электрической энергии ячейки оснащаются проходными или опорными трансформаторами тока соответствующего класса точности и коэффициента трансформации, а так же трехфазными антирезонансными группами (трансформаторами напряжения).

По функциональному назначению ячейки разделяются на камеры линий, камеры с секционными разъединителями, камеры трансформаторов напряжения, камеры трансформатора собственных нужд. В некоторых случаях могут присутствовать камеры с кабельными сборками с каким-либо коммутационным аппаратом или без него.

При двух и более рядном расположении камер для соединения главных и вторичных цепей применяются шинные мосты или шинные перемычки.

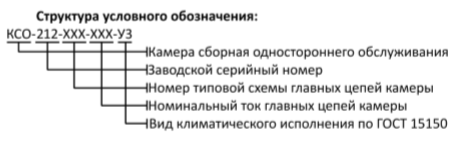

РУ на базе выключателей нагрузки

Основные технические характеристики:

  • Номинальное напряжение — 6; 10 кВ
  • Номинальный ток главных цепей — 630 А
  • Номинальный ток отключения — 630 А
  • Номинальный ток электродинамической стойкости — 41 кА
  • Ток термической стойкости — 16 кА
  • Ток плавкой вставки силового предохранителя — 2 - 200 А
  • Номинальное напряжения вторичных цепей — 220В
  • Степень защиты оболочки — IP31
  • РУ на базе выключателей нагрузки

    Камера КСО-212 представляет собой жесткую металлоконструкцию, собранную из листовых гнутых профилей. В качестве антикоррозийного покрытия применяется порошковая полимеризация по RAL.

    Внутри камер размещена аппаратура главных цепей. Органы приводов выключателей нагрузки или разъединителей и заземляющих ножей расположены на фасаде камеры. Доступ в камеру обеспечивает дверь, на которой имеется смотровое окно для обзора внутренней части камеры.

    На стойке ячейки расположен светильник для освещения внутреннего оборудования, который обеспечивает возможность замены перегоревших ламп без проникновения внутрь камеры, а следовательно и без снятия напряжения с камеры КСО.

    РУ на базе выключателей нагрузки

    Двери камеры снабжены запорными механизмами, а так же механическим блокировками для исключения доступа внутрь камеры с включенным коммутационным аппаратом главной цепи, что обеспечивает безопасную эксплуатацию электрооборудования.

    Комплектное распределительное устройство, собранное из камер КСО-112 имеет степень защиты оболочки IP21, а при необходимости IP31.

    Конструкция пола камеры состоит из съемных наборных элементов с возможностью регулирования положения вводного проема для кабеля.

    РУ на базе выключателей нагрузки

    Ячейки могут оснащаться сигнальной аппаратурой для контроля за состоянием положения коммутационных аппаратов и заземлителей.

    Возможна установка выключателей нагрузки и (или) разъединителей с моторными приводами для осуществления дистанционного управления распределительным устройством.

    На задней стенке камеры расположены быстродействующие клапана для сброса избыточного давления в случае аварии, что позволяет локализовать последствия без возможного нанесения ущерба здоровью обслуживающего персонала.

    Каналом для магистральных шинок оперативных цепей питания, цепей управления, сигнализации служит короб, расположенный в верхней части камер КСО. Кроме того, в коробе установлен выходной клеммник для выполнения межкамерных соединений вспомогательных цепей.
