Подстанции внутренней установки КТПВУ

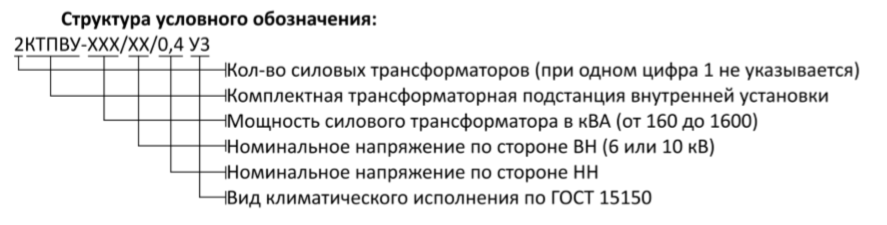

Комплектные однотрансформаторные и двутрансформаторные подстанции внутренней установки (2) КТПВУ, мощностью от 160 до 1600 кВА с вводами и без вводов от аварийного источника питания, с защитой и автоматикой предназначены для приема электроэнергии трехфазного переменного тока частотой 50Гц на напряжение 6 или 10 кВ, преобразования её в электроэнергию напряжением 0,4 кВ, снабжения ею потребителей и защиты в случае возникновения внештатной ситуации. Кроме того КТПВУ обеспечивает автоматический переход на резервный или аварийный источник питания, в случае потери основного питания, и автоматический возврат на питание из основных источников при восстановлении напряжения.

КТПВУ может применяться в системах электроснабжения промышленных предприятий и объектов по добыче, переработке и транспортированию природного газа и нефти, ТЭЦ, гидроэлектростанций, горнодобывающих предприятий и в других отраслях промышленности для обеспечения надежного электроснабжения электроприемников I категории по надежности, а так же I особой группы.

КТПВУ может поставляться встроенной в блочно-модульное здание, изготовленное из утепленных стеновых панелей, с применением полимерного порошкового покрытия в качестве антикоррозийной защиты металла.

Подстанции внутренней установки могут изготавливаться с применением сухих или масляных силовых трансформаторов, с кабельными или шинными вводами по стороне низкого напряжения. По взаимному расположению КТПВУ подразделяются на подстанции однорядного или двурядного исполнения. Главные и вспомогательные цепи, при двурядном исполнении, соединяются между собой посредством шинных мостов или кабельных перемычек. По исполнению низковольтных отходящих линий - применяются выдвижные (втычные) автоматические выключатели или стационарные в паре с выключателем нагрузки, обеспечивающим видимый разрыв цепи в отключенном положении.

Подстанции внутренней установки КТПВУ

Основные технические характеристики:

  • Номинальное напряжение на стороне ВН — 6; 10 кВ
  • Номинальное напряжение на стороне НН — 0,4 кВ
  • Номинальная мощность — от 160 до 1600 кВА
  • Номинальный ток сборных шин по стороне НН — от 630 до 2500 А
  • Номинальный ток отходящих линий — от 16 до 2000А
  • Номинальный ток электродинамической стойкости — 25 кА
  • Ток термической стойкости — 10 кА
  • Подстанции внутренней установки КТПВУ

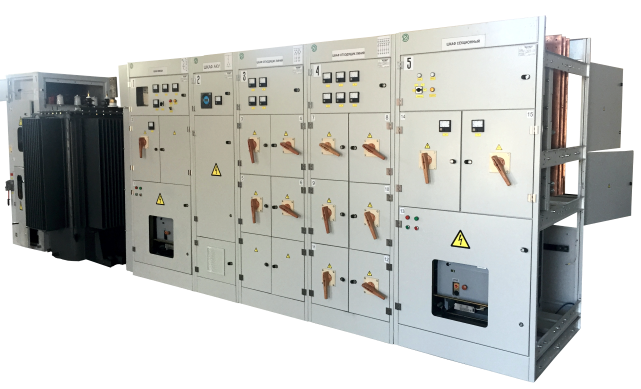

    Трансформаторная подстанция внутренней установки, а так же каждая система шин двутрансформаторной подстанции, состоит из силового трансформатора, вводной ячейки со стороны высокого напряжения и распределительного устройства низкого напряжения. В подстанции с двумя и более секциями шин в состав РУНН входит шкаф с секционирующим аппаратом. В двухрядных исполнениях устанавливается шинная перемычка.

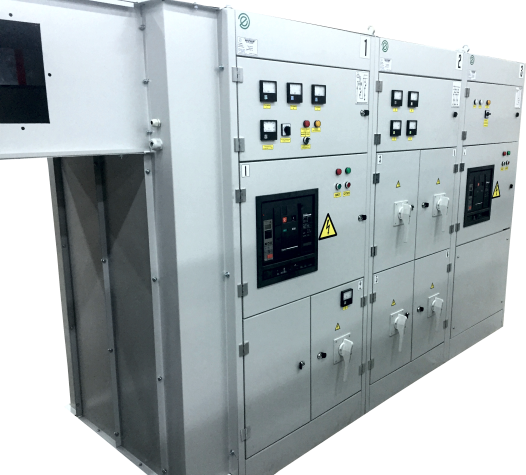

    Конструкция шкафов выполняется в виде двухстороннего обслуживания. На передней панели шкафов распределительных устройств расположены ключи и кнопки управления коммутационной и пускорегулирующей аппаратурой, а так же свето-сигнальная арматура и приборы контроля.

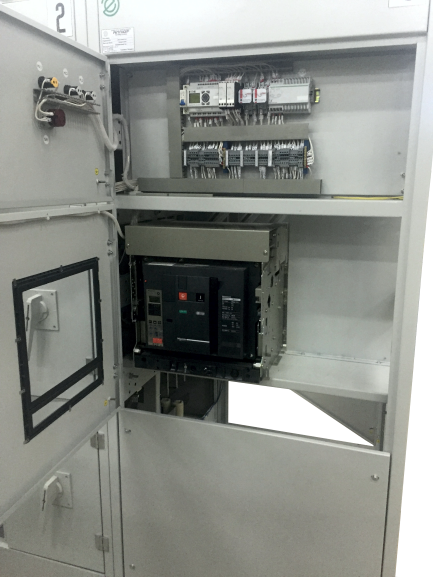

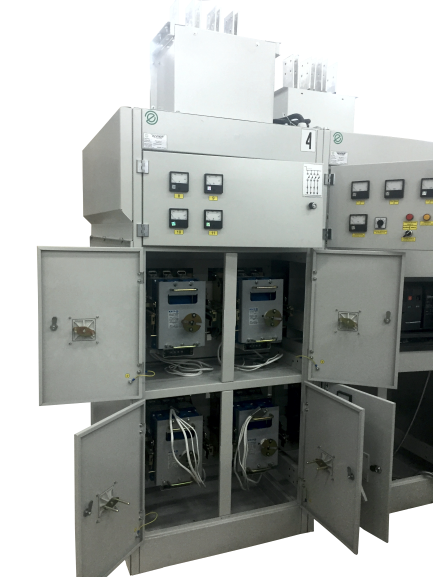

    Внутреннее пространство разделено на функциональные отсеки. Таким образом вся группа коммутационных и пускорегулирующих аппаратов отдельного присоединения располагается в изолированной ячейке шкафа и отделена от группы аппаратов соседнего присоединения. Такое расположение оборудования исключает воздействие аварийных режимов работы одного присоединения на другой и обеспечивает более надежную и стабильную работу потребителей электроэнергии.

    Подстанции внутренней установки КТПВУ

    В задней части шкафа находится кабельный отсек, в котором расположены силовые зажимы для присоединения кабельных линий. Ввод кабелей выполнен снизу шкафа, для чего предусмотрен съемный наборный пол с пластиковыми кабельными вводами (сальниками). Для фиксации кабелей в кабельном отсеке предусмотрены специальные зажимы, что исключает тяжение кабелем токоведущих клемм.

    Конструкция шкафов обеспечивает удобство и безопасность доступа для проверки, регулировки, технического обслуживания блоков, аппаратов. Главные цепи РУНН и УВН выполняются по заказу медными или алюминиевыми шинами.

    Конструкция шкафов обеспечивает удобство и безопасность доступа для проверки, регулировки, технического обслуживания блоков, аппаратов. Главные цепи РУНН и УВН выполняются по заказу медными или алюминиевыми шинами.

    С фасадной и тыльной стороны шкафы закрываются дверями. Двери шкафов имеют замки, открываемые только с применением специальных ключей. Крыши шкафов, под которыми расположены сборные шины, оснащены клапанами сброса избыточного давления, которое может образоваться в результате аварии или неправильных действий обслуживающего персонала.

    В зависимости от наличия и количества основных и резервных вводов, КТП комплектуется соответствующим шкафом управления. Шкаф управления предназначен для управления работой, сигнализации и контроля параметров и режимов работы КТП. Шкаф управления может устанавливаться как в одном ряду с РУНН, так и отдельностоящим.

    По заказу КТП могут изготавливаться любых иных конфигураций, напр. с отдельностоящим трансформатором.
